هنگامی که به یک ساختمان نگاه میکنیم، آنچه برای اولین بار توجه ما را به خود جلب می کند، ظاهر و نمای آن ساختمان است. در واقع باید بگوییم، که نما، پوسته هر ساختمان است و نقش بسیار مهمی در زیبایی، جذابیت و عایقبندی ساختمانها ایفا میکند.
در این صفحه از کرتین وال با موارد زیر آشنا می شوید:
نمای کرتین وال چیست؟

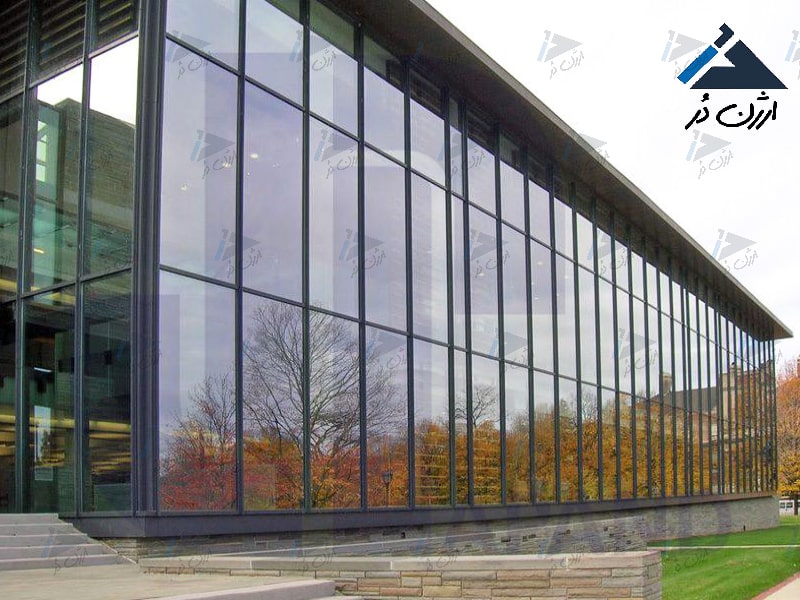

نمای کرتین وال (Curtain Wall) نوعی سیستم پوشش خارجی ساختمان است که بهصورت یک پوستهی مستقل روی سازه اصلی نصب میشود و هیچ نقشی در تحمل بارهای سازهای ندارد. برخلاف دیوارهای سنتی که بخشی از اسکلت ساختمان محسوب میشوند، کرتین وال تنها وزن خود و نیروهای محیطی مانند باد و زلزله را به سازه منتقل میکند.
در واقع، این سیستم مانند یک «پرده محافظ» اطراف ساختمان قرار میگیرد؛ به همین دلیل به آن دیوار پردهای نیز گفته میشود.
نقش کرتین وال در معماری مدرن
با گسترش معماری مدرن و نیاز به نور طبیعی، شفافیت بصری و کاهش وزن ساختمان، استفاده از نماهای سنتی جای خود را به سیستمهای سبکتر و مهندسیشده داده است. کرتین وال به معماران این امکان را میدهد که بدون محدودیتهای سازهای، نماهای تمام شیشهای، مینیمال و پویا طراحی کنند.
این سیستم نهتنها زیبایی ظاهری ساختمان را ارتقا میدهد، بلکه عملکرد فنی آن را نیز بهبود میبخشد.
ساختار نمای Curtain Wall چگونه است؟
نمای کرتین وال از یک شبکهی مهندسیشده تشکیل میشود که معمولاً شامل این اجزاست:
- پروفیلهای عمودی (مولیون)
- پروفیلهای افقی (ترنزوم)
- شیشه یا پنلهای پرکننده
- اتصالات مکانیکی
- سیستم آببندی و درزبندی
این اجزا در کنار هم یک پوستهی مقاوم، سبک و انعطافپذیر ایجاد میکنند که روی اسکلت ساختمان نصب میشود.
چرا به کرتین وال، نمای غیر باربر گفته میشود؟
یکی از مهمترین ویژگیهای کرتین وال این است که بار ساختمان را تحمل نمیکند.
یعنی:
❌ وزن طبقات روی آن قرار نمیگیرد
✔️ فقط وزن خودش را نگه میدارد
این موضوع باعث میشود:
- فشار کمتری به سازه وارد شود
- ساختمان سبکتر طراحی شود
- عملکرد لرزهای بهبود پیدا کند
- عملکرد کرتین وال در برابر عوامل محیطی
یک نمای Curtain Wall فقط برای زیبایی نیست؛ بلکه نقش مهمی در محافظت از ساختمان دارد.
این سیستم میتواند:
- در برابر نفوذ آب مقاوم باشد
- انتقال حرارت را کاهش دهد
- از ورود گرد و غبار جلوگیری کند
- فشار باد را کنترل کند
به همین دلیل در ساختمانهای مرتفع و مدرن بسیار پرکاربرد است.
انواع ساختار نمای کرتین وال کدامند؟
نمای کرتین وال از نظر ساختار اجرایی به چند سیستم متفاوت تقسیم میشود که هرکدام متناسب با نوع پروژه، ارتفاع ساختمان، سرعت اجرا و بودجه انتخاب میشوند. تفاوت این ساختارها بیشتر در نحوه تولید، نصب و عملکرد فنی آنهاست، نه در ظاهر کلی.
انتخاب ساختار مناسب میتواند مستقیماً روی کیفیت نهایی نما، زمان اجرا و هزینه پروژه تأثیر بگذارد.
سیستم استیک (Stick)
در این روش، اجزای نما بهصورت جداگانه به محل پروژه منتقل شده و در همانجا مونتاژ میشوند. ویژگیها:
- اجرای مرحلهای در محل پروژه
- انعطاف بالا در طراحی
- مناسب برای پروژههای کوچک تا متوسط
- هزینه اولیه پایینتر نسبت به سایر سیستمها
این ساختار بیشتر در پروژههایی استفاده میشود که محدودیت حمل یا نیاز به تغییرات اجرایی در محل وجود دارد.
سیستم یونیتایزد (Unitized)
در این ساختار، پنلهای نما بهصورت کامل در کارخانه ساخته شده و آماده نصب به محل پروژه ارسال میشوند. ویژگیها:
- نصب سریعتر
- کیفیت ساخت یکنواخت
- کاهش خطای اجرایی
- مناسب برای برجها و ساختمانهای بلند
به دلیل پیشساخته بودن، این سیستم در پروژههای بزرگ که زمان اهمیت زیادی دارد، بسیار کاربردی است.
سیستم فریم لس (Frameless)
در این نوع ساختار، قابهای نگهدارنده از نمای بیرونی دیده نمیشوند و سطح شیشهای یکدست ایجاد میشود. ویژگیها:
- ظاهر مینیمال و مدرن
- بیشترین میزان شفافیت بصری
- کاهش خطوط سازهای در نما
- محبوب در طراحیهای لوکس
این ساختار بیشتر برای پروژههایی استفاده میشود که تمرکز اصلی بر زیبایی بصری است.
سیستم فیس کپ (Face Cap)
در این مدل، شیشهها با استفاده از درپوشهای خارجی روی شبکه سازهای ثابت میشوند. ویژگیها:
- استحکام بالا
- اجرای سادهتر نسبت به فریم لس
- قابلیت ترکیب با طراحیهای مختلف
- امکان استفاده در نماهای ترکیبی
این سیستم تعادل خوبی بین عملکرد فنی و ظاهر ایجاد میکند.
ساختار نیمه یونیتایزد
ترکیبی از دو سیستم استیک و یونیتایزد است؛ بخشی از نما پیشساخته و بخشی در محل پروژه مونتاژ میشود. ویژگیها:
- انعطاف در اجرا
- کنترل بهتر هزینه
- مناسب پروژههای خاص
تفاوت ساختارها در نمای کرتین وال چیست؟
تفاوت اصلی بین این سیستمها در سه عامل است:
- محل مونتاژ (کارخانه یا پروژه)
- سرعت نصب
- میزان کنترل کیفیت
به طور کلی:
- پروژههای بلند → یونیتایزد
- پروژههای اقتصادی → استیک
- پروژههای لوکس → فریم لس
مزایای نمای کرتین وال در ساختمانهای مدرن
نمای کرتین وال فراتر از یک پوشش زیباشناسانه است و نقش کلیدی در عملکرد ساختمانهای مدرن دارد. مهمترین مزایای آن عبارتند از:
- کاهش وزن ساختمان:
برخلاف دیوارهای سنتی، کرتین وال بار سازهای تحمل نمیکند و باعث سبکتر شدن کل ساختمان میشود.
- افزایش نور طبیعی:
شیشههای بزرگ و یکپارچه امکان ورود نور بیشتر به داخل ساختمان را فراهم میکنند و فضاهای داخلی روشنتر و دلنشینتر میشوند.
- عایق حرارتی و صوتی:
با استفاده از شیشههای دوجداره و سیستمهای آببندی پیشرفته، کرتین وال میتواند از هدررفت انرژی و نفوذ صدا جلوگیری کند.
- ظاهر مدرن و لوکس:
امکان طراحی نماهای مینیمال و شفاف، جلوهای مدرن و حرفهای به ساختمان میدهد.
- انعطاف در طراحی:
امکان ترکیب با متریالهای مختلف، تغییر رنگ و شکل پروفیلها، و ساخت نماهای منحنی یا زاویهدار.
- دوام و مقاومت بالا:
سیستم کرتین وال در برابر باد، باران و عوامل محیطی مقاوم است و طول عمر بالایی دارد.
اجزای تشکیل دهنده Curtain Wall
یک نمای کرتین وال از اجزای مهندسیشدهای تشکیل شده که هرکدام نقش مشخصی در عملکرد و استحکام نما دارند:
- مولیون (پروفیلهای عمودی):
ستونهای اصلی نمای کرتین وال که بارهای عمودی را به اسکلت ساختمان منتقل میکنند.
- ترنزوم (پروفیلهای افقی):
پروفیلهای افقی که پنلها را به هم متصل کرده و استحکام افقی نما را تامین میکنند.
- شیشه یا پنلهای پرکننده:
شیشههای سکوریت یا شیشه لمینت با عایقبندی حرارتی و صوتی که سطح خارجی ساختمان را میسازند.
- سیستم آببندی و درزبندی:
جلوگیری از نفوذ آب و رطوبت به داخل ساختمان و حفظ دوام نما.
- اتصالات مکانیکی:
پیچها، بستها و اتصالات ویژه که شیشه و پروفیلها را به یکدیگر و به اسکلت متصل میکنند.
مراحل اجرای نمای کرتین وال
اجرای یک نمای کرتین وال دقیقاً نیازمند رعایت مراحل فنی و مهندسی است:
- طراحی مهندسی و انتخاب سیستم:
بررسی نوع پروژه، ارتفاع ساختمان، شرایط محیطی و انتخاب سیستم مناسب (استیک، یونیتایزد، فریم لس، فیس کپ).
- تولید یا آمادهسازی اجزا:
پروفیلها، شیشهها و اتصالات در کارخانه یا محل پروژه آماده میشوند.
- مونتاژ و نصب اسکلت نگهدارنده:
نصب مولیونها و ترنزومها روی سازه اصلی و بررسی تراز و استحکام.
- نصب پنلها یا شیشهها:
با توجه به سیستم انتخابی، شیشهها یا پنلها در محل نصب شده و با اتصالات مکانیکی ثابت میشوند.
- اجرای آببندی و درزبندی:
استفاده از چسبها و نوارهای مخصوص برای جلوگیری از نفوذ آب و هوا.
- بازرسی نهایی و کنترل کیفیت:
بررسی کامل تراز، درزبندی، استحکام و عملکرد نما قبل از تحویل پروژه.
نمای کرتین وال چه تفاوتی با سایر نماها دارد؟
نمای کرتین وال (Curtain Wall) یک سیستم پوشش خارجی ساختمان است که برخلاف بسیاری از نماهای سنتی، بار سازهای ساختمان را تحمل نمیکند و تنها وزن خود و نیروهای محیطی مانند باد و زلزله را به اسکلت اصلی منتقل میکند. این ویژگی، آن را از سایر نماها متمایز میکند.
۱. تفاوت در عملکرد سازهای
این تفاوت باعث میشود کرتین وال برای ساختمانهای بلند و سبک، گزینهای بهینه باشد.
۲. تفاوت در ظاهر و طراحی
نمای کرتین وال معمولاً سطح شیشهای یکپارچه، مینیمال و مدرن ایجاد میکند، در حالی که سایر نماها اغلب محدودیت طراحی بیشتری دارند و ممکن است شامل سنگ، آجر، سیمان یا مصالح ترکیبی باشند.
۳. تفاوت در عایقبندی و عملکرد انرژی
نمای کرتین وال با استفاده از شیشههای دوجداره و سیستمهای آببندی مهندسی شده، میتواند:
- انتقال حرارت را کاهش دهد
- مصرف انرژی ساختمان را بهینه کند
- عایق صوتی مناسبی ایجاد کند
در حالی که نماهای سنتی معمولاً به عایقبندی پیشرفته نیاز دارند یا محدودیتهای اجرایی دارند.
۴. تفاوت در سرعت اجرا و نصب
- نماهای سنتی: مرحلهای و نیازمند قالببندی یا کارگاههای نصب محلی
- کرتین وال: با سیستمهای استیک یا یونیتایزد، سریعتر و دقیقتر اجرا میشود، به ویژه در پروژههای بلند و لوکس
