هندریل شیشه‌ای چیست؟ | انواع، مزایا و کاربرد نرده شیشه‌ای
راهنمای جامع هندریل شیشه‌ای؛ انواع سیستم‌ها، استانداردهای ایمنی و نکات نصب

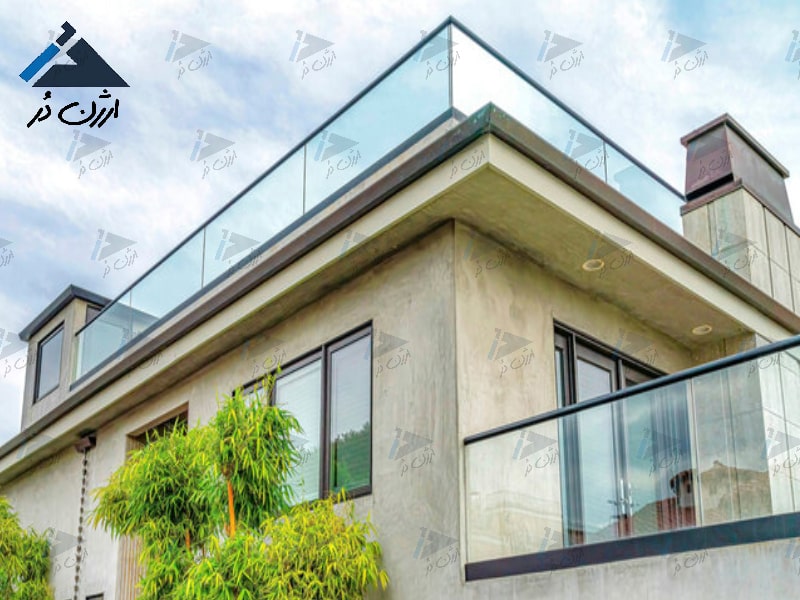

در معماری معاصر، متریال‌های مات و مسدودکننده جای خود را به سازه‌های شفاف و دلباز داده‌اند. هندریل شیشه‌ای جان‌پناه یا نرده شیشه‌ای نماد بارز این تحول است؛ سیستمی مدرن و ایمن که علاوه بر حفظ جان افراد در ارتفاع، مانع از محبوس شدن نور طبیعی و کاهش وسعت دید بصری میشود.
امروزه چه در ویلاهای دوبلکس و بالکن برج‌ها و چه در مجتمع‌های تجاری پرتردد، استفاده از پنل‌های شیشه‌ای مقاوم به یک استاندارد ساختمانی تبدیل شده است. در این مطلب ساختار فنی، تفاوت روش‌های مهار شیشه، ضوابط ایمنی آتش‌نشانی و عوامل مؤثر بر دوام و قیمت این حفاظ‌ها را بررسی می‌کنیم.
در این صفحه از هندریل شیشه ای با موارد زیر آشنا شوید:
هندریل شیشه‌ای چیست و از چه اجزایی تشکیل میشود؟
هندریل شیشه‌ای یک سیستم حفاظتی مهندسی‌شده است که از پنل‌های شیشه سکوریت یا لمینت در نقش دیواره باربر یا نیمه‌باربر استفاده می‌کند. برخلاف حفاظ‌های سنتی، این سیستم سطح یکپارچه‌ای پدید می‌آورد که احتمال سقوط اشیا، گیر کردن پای کودک یا محدودیت زاویه دید را به صفر می‌رساند.
اجزای اصلی تشکیل‌دهنده سازه:
پنل‌های شیشه‌ای سکوریت یا لمینت: مقاومت ضربه‌ای بالا و عملکرد ایمن در زمان شکست.
پایه‌ها و یراقآلات نگهدارنده: اتصالات آلومینیومی، فولادی یا قطعات ضدزنگ نرده استیل که وظیفه مهار بار جانبی شیشه را به عهده دارند.
هندریل روکار (دست‌انداز / تاپ‌ریل): مقطع باریک استیل، آلومینیوم یا چوب که روی لبه بالایی شیشه قرار می‌گیرد تا هدایت دست و یکپارچگی خطی سازه حفظ شود.
مزایای کلیدی اجرای جان‌پناه شیشه‌ای در ساختمان
شفافیت حداکثری و دلبازی فضا: به دلیل عبور کامل نور روز، راه‌پله‌ها و تراس‌ها از حالت تاریک و باریک خارج شده و فضا بزرگ‌تر احساس میشود.
ایمنی فوق‌العاده در برابر ضربه و باد: ترکیب شیشه‌های فرآوری‌شده با پروفیل‌های استاندارد، فشارهای جانبی ناشی از ازدحام جمعیت و بادهای شدید در بالکن را به خوبی مهار می‌کند.
مقاومت عالی در شرایط جوی: بر خلاف آهن معمولی که به مرور زمان دچار زنگ‌زدگی، رنگ‌پریدگی یا پوسیدگی میشود، شیشه و اتصالات آلومینیوم/استیل ۳۰۴ در برابر شرجی و باران کاملاً مقاوم‌اند.
کاهش خطرات سقوط برای کودکان: نبود پله‌های عرضی یا قوطی‌های نردبانی باعث میشود کودکان نتوانند از روی حفاظ بالا بروند.
بررسی انواع سیستم‌های مهار و نصب هندریل شیشه‌ای
پایداری شیشه در هندریل بر اساس نحوه اتصال آن به کف یا دیواره تعیین میشود. متداول‌ترین سیستم‌های اجرایی عبارت‌اند از:

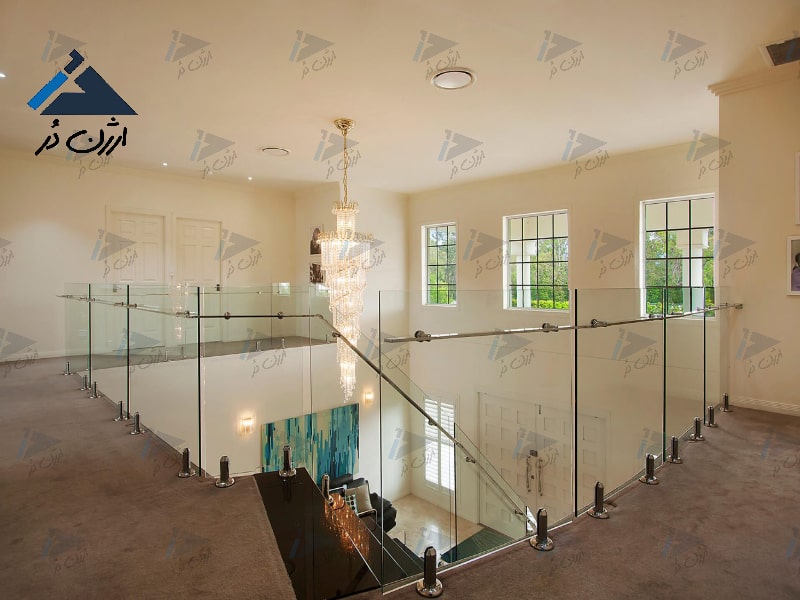

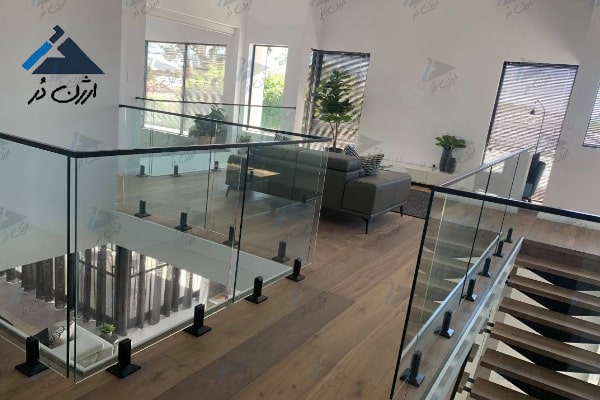

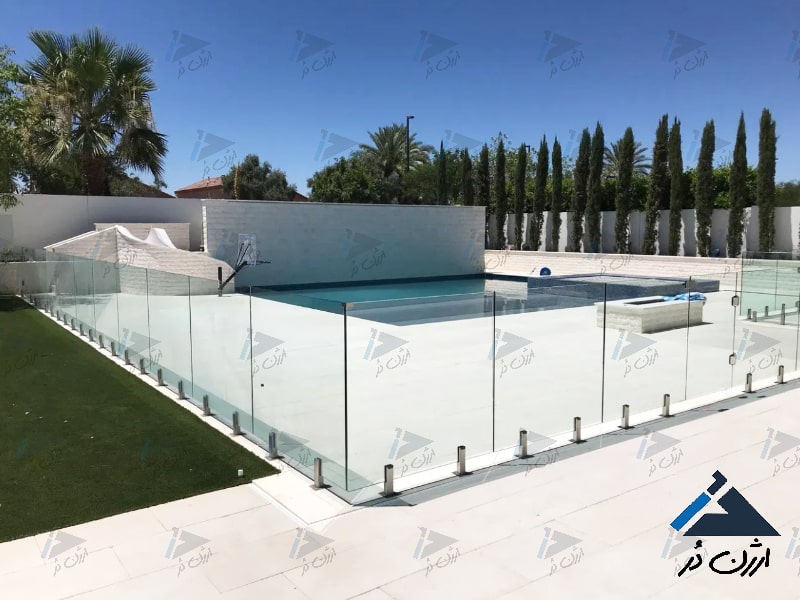

۱. سیستم اسپیگات (Spigot - پایه‌های خودایستا)
در این روش، پنل‌های شیشه داخل پایه‌های نیزه‌ای‌شکل از جنس استیل یا آلومینیوم (اسپیگات) قرار گرفته و به زمین بولت می‌شوند.
ویژگی: نصب بسیار سریع، بدون نیاز به تخریب یا زیرسازی سنگین، ایجاد فاصله بین لبه پایین شیشه و کف جهت عبور آب باران.

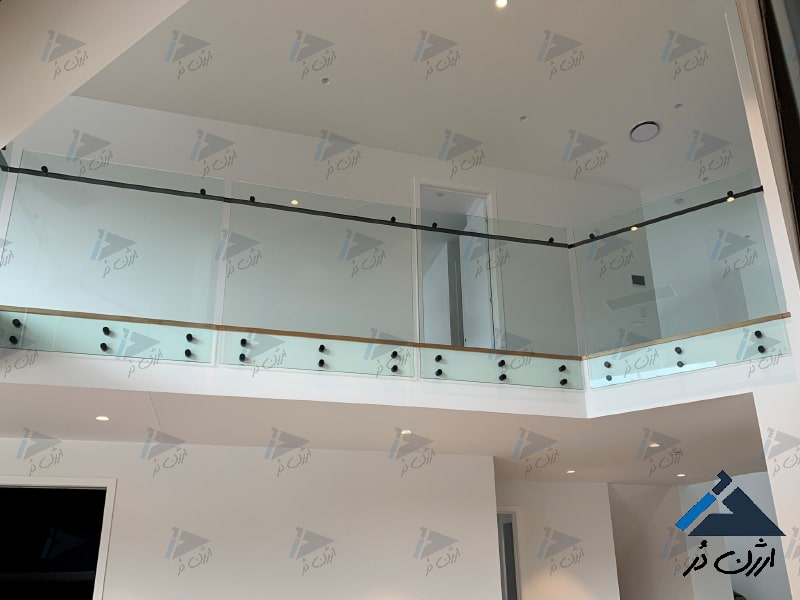

۲. سیستم فیکس‌پوینت (Point Fixing - مهار نقطه‌ای از بغل)
شیشه‌ها به کمک قطعات دکمه‌ای استیل از کنار پله یا لبه خارجی پیشانی بالکن پیچ می‌شوند.
ویژگی: حفظ تمام عرض مفید پله، ظاهر فوق‌مدرن و فریم‌لس، نیازمند دقت میلی‌متری در سوراخ‌کاری بتن و شیشه.

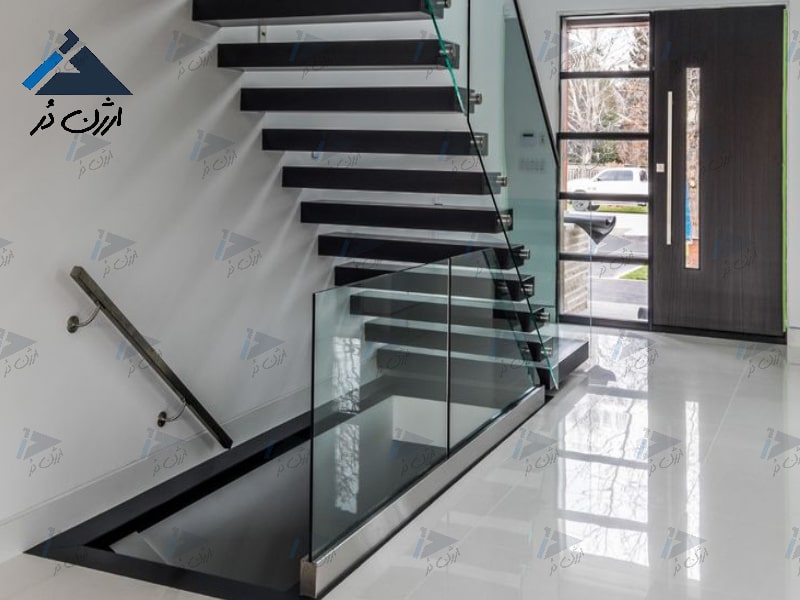

۳. سیستم کامپوننت و پروفیل دفنی (U-Channel)
شیشه درون ریل‌های آلومینیومی سراسری (مدفون داخل کف‌سازی یا به شکل روکار اکسپوز) قرار گرفته و با گوه و لاستیک‌های آب‌بندی تحت فشار قفل میشود.
ویژگی: بالاترین استحکام در برابر بارهای خطی سنگین، ایده‌آل برای مجتمع‌های تجاری، ایستگاه‌های مترو و روف‌گاردن‌ها.
هم‌نشینی متریال‌ها؛ تفاوت نرده شیشه‌ای با سازه‌های سنتی
در بسیاری از پروژه‌ها، طراحان شیشه را در کنار مقاطع فلزی به کار می‌برند تا پایداری و کارایی افزایش یابد:
- تلفیق با حفاظ‌های فلزی: در کنار پنل‌های شفاف، استفاده از پایه‌های مقاوم حفاظ استیل در لبه پرتگاه‌ها ترکیب کم‌نظیری از دوام آلیاژی و زیبایی مینیمال را به وجود می‌آورد.
- جداسازی مشاعات و ضوابط آتش‌نشانی: در راه‌پله‌های خروج و لابی‌ها، هندریل شیشه‌ای به عنوان راهنمای تردد عمل می‌کند؛ در حالی که برای جلوگیری از سرایت دود و حریق بین طبقات باید در کنار سیستم درب‌های شیشه دودبند ضدحریق اجرا شود تا تاییدیه نهایی پایان‌کار اخذ گردد.
استانداردهای الزامی مبحث چهارم مقررات ملی ساختمان در اجرای هندریل
نصب نرده و جان‌پناه شیشه‌ای باید کاملاً مطابق با الزامات فنی ایمنی باشد:
- ارتفاع مجاز جان‌پناه: حداقل ارتفاع هندریل در بالکن و لبه‌های پرتگاه ۱۱۰ سانتی‌متر و در شیب راه‌پله‌ها حداقل ۹۰ سانتی‌متر است.
- اختلاف سطح الزامی: هر سطحی که بیش از ۷۰ سانتی‌متر از زمین مجاور خود ارتفاع داشته باشد، باید به حفاظ مطمئن مجهز گردد.
- ضخامت و نوع شیشه: استفاده از شیشه خام در هندریل کاملاً ممنوع است. در طبقات اول و کم‌ارتفاع شیشه سکوریت تک‌جداره ۱۰ تا ۱۲ میلیمتر و در ارتفاعات بالا یا لبه پرتگاه باید الزماً از شیشه دو لایه لمینت سکوریت (حداقل ۱۶ یا ۲۱ میلیمتر) استفاده شود.
- فاصله استاندارد دستگیره از دیوار: در هندریل‌های دیواری، فاصله خالص بین دستگیره و دیوار باید حداقل ۴ تا ۵ سانتی‌متر باشد تا دست کاربر به راحتی دور لوله حلقه شود.
پارامترهای مؤثر بر برآورد هزینه هندریل شیشه‌ای
قیمت تمام‌شده این سازه‌ها تحت تأثیر عوامل فنی متعددی متغیر است:
- ساختار شیشه: ضخامت پنل‌ها (۱۰، ۱۲، ۱۶ یا ۲۰ میلیمتر) و نوع لایه میانی در شیشه‌های لمینت (طلق PVB معمولی در برابر طلق‌های ساختاری SentryGlas).
- نوع سیستم مهار:اتصالات دفنی با پروفیل‌های اختصاصی آلومینیومی معمولاً به دلیل آلیاژ و عملیات سنگین زیرسازی، هزینه بیشتری نسبت به سیستم‌های اسپیگات دارند.
- گرید یراقآلات: استفاده از استیل ۳۰۴ برای فضاهای سرپوشیده و استیل ضداسید ۳۱۶ برای مناطق ساحلی، استخرها و محیط‌های مرطوب قیمت متفاوتی دارد.
- رنگ و پرداخت شیشه: شفاف، التراکلیر (سوپر کلیر)، دودی یا برنز بودن پنل‌ها.
راهنمای تمیزکاری و نگهداری دوره‌ای شیشه‌ها و یراقآلات
- شستشوی آسان شیشه: ترکیب آب ولرم با سرکه سفید یا شیشه‌پاک‌کن‌های خانگی همراه با تی‌های لاستیکی، لکه‌های آب باران را بدون بر جای گذاشتن خط و خش پاک می‌کند.
- مراقبت از قطعات فلزی: هرگز از جوهر نمک، شوینده‌های اسیدی و پودرهای سابنده برای برق انداختن اتصالات استیل استفاده نکنید؛ این مواد لایه کروم را از بین برده و زمینه زنگ‌زدگی را فراهم می‌کنند.
- آچارکشی و رگلاژ سالانه: پیچ‌های بیس و قطعات فیکس‌پوینت را به صورت سالانه چک کنید تا در اثر نشست ساختمان یا انبساط و انقباض فصلی شل نشده باشند.
تجربه شما از اجرای هندریل شیشه‌ای چیست؟
آیا ترجیح می‌دهید برای بالکن یا راه‌پله از سیستم‌های مینیمال فریم‌لس استفاده کنید یا ترکیب پایه فلزی و شیشه را می‌پسندید؟ سوالات یا دغدغه‌های فنی خود درباره انتخاب ضخامت و یراقآلات را در بخش دیدگاه‌ها مطرح کنید تا راهنمایی‌تان کنیم.
در صورت برخورد شدید و شکستن، آیا شیشه هندریل فرو می‌ریزد؟
اگر از شیشه لمینت استاندارد استفاده شده باشد، پس از شکستن، لایه پلیمری PVB تمام ذرات شیشه را در کنار هم محکم نگه می‌دارد و پنل به هیچ عنوان به سمت پایین سقوط نخواهد کرد.
هندریل فریم‌لس (بدون پایه) امنیت بیشتری دارد یا هندریل با پایه استیل؟
هر دو روش در صورت طراحی مهندسی کاملاً ایمن هستند. تفاوت اصلی در نوع مهار بار جانبی است؛ در مدل‌های فریم‌لس ضخامت شیشه بالاتر انتخاب میشود تا فشار باد و ضربه مستقیماً توسط خود شیشه لمینت جذب گردد.
تفاوت استیل ۳۰۴ و ۳۱۶ در یراقآلات هندریل چیست؟
استیل ۳۰۴ برای شرایط آبوهوایی معمول و فضاهای داخلی طراحی شده است؛ در حالی که استیل ۳۱۶ با داشتن عنصر مولیبدن، در برابر خوردگی نمک، کلر آب استخر و هوای شرجی دریایی مقاومت بسیار بیشتری دارد.
حداقل ضخامت شیشه لمینت برای بالکن چقدر است؟
بر اساس آییننامهها، برای لبه تراس و بامها توصیه میشود حداقل از ترکیب دو لایه شیشه ۸ یا ۱۰ میلیمتر سکوریت (مجموعاً ۱۶ تا ۲۰ میلیمتر) همراه با طلق PVB استفاده شود.
